真空热压烧结炉 先进陶瓷
分享到:
在线询价下单
产品详情

设备用途:

本电炉有石墨加热及电阻丝加热两大类,适用于金属粉末,无机非金属材料等在真空,高温热压下进行烧结;

当然也可以在保护气氛下进行热压烧结。从而完成材料的致密化,防止变形,还具有抑制纳米粉末的晶粒粗大的作用。

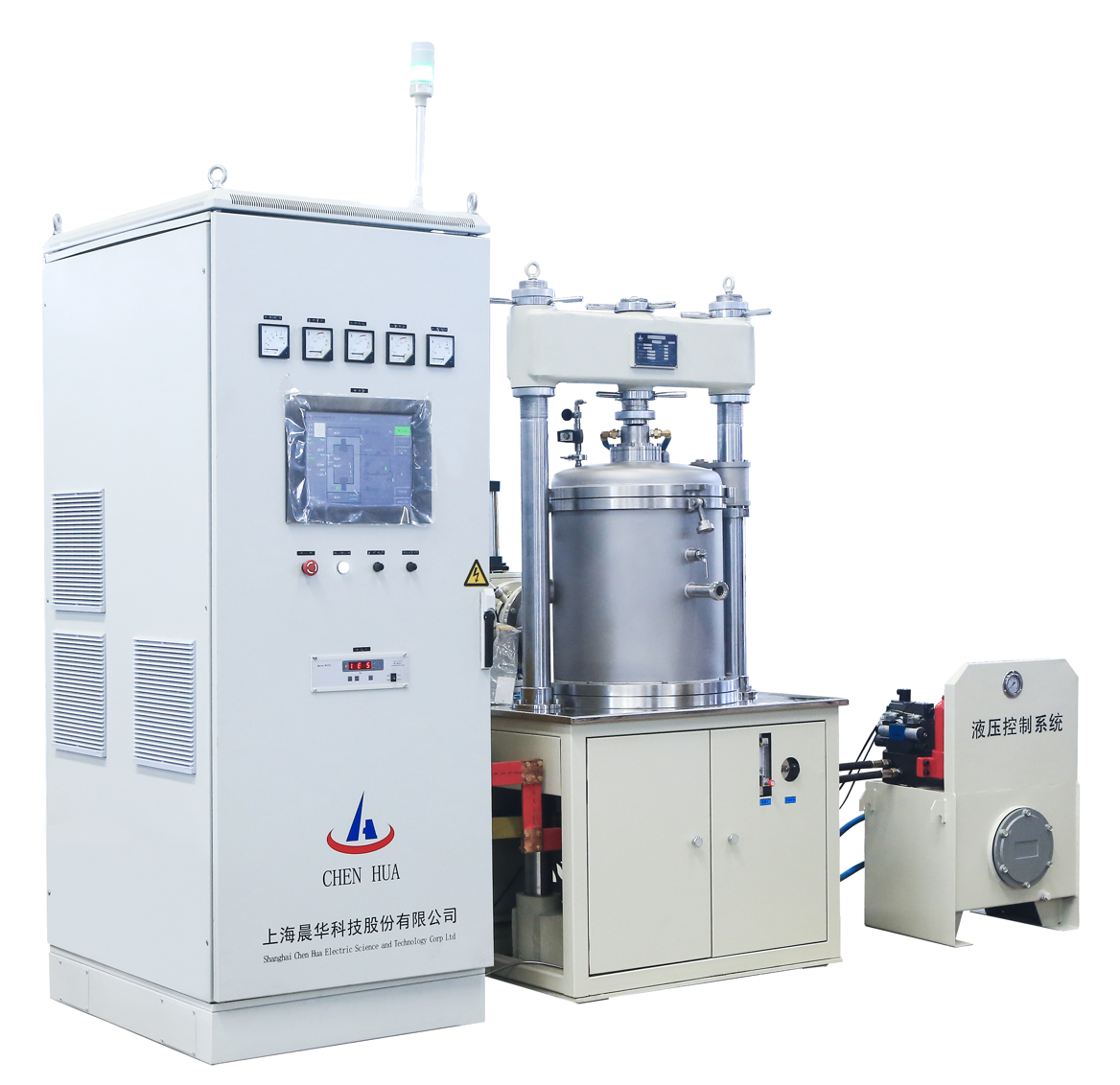

结构简介:

本电炉为立式炉体加热(压力从5-800T,加压方式分为单向和双向),进出料方式分为顶部和侧部两种,由炉壳,加热元件,

保温层,真空系统,电控系统等组成。

1. 炉壳为双层水冷结构,内层为不锈钢严格抛光,外层为不锈钢喷砂亚光处理或优质碳钢防锈处理,双层之间通水冷却,

保证炉壳不超过60℃。炉盖通过机械机构完成提升,手动向后旋转打开(单向加压),炉盖上安装锁紧装置。

2.炉侧装有观察窗,热电偶自动进出机构,红外测温仪及水冷电极(三相)。热电隅自动进出为电动方式,具有高, 低温自动

切换,为防止炉温出现异常引发事故,在炉侧还设有超温保护热电偶。

3.加热元件采用石墨管(或钼丝)加工而成,分单相及三相加热二种。发热体合理设计,提高炉温均匀性。

4.保温层采用石墨(或石墨纸),碳毡等组成,保温性能佳,独有结构设计减少抽真空时间。钼丝热压炉的保温层为金属 反射屏。

5.真空系统由二级真空泵组成,壹台油扩散泵及壹台机械泵完成高低真空。真空阀门采用本公司自行设计及生产的高真空 挡板阀,

配合数显真空计及PLC可实现高,低真空自动切换及控制。

6.电控系统主回路为低电压大电流输入,电控柜参考威图标准柜体制作,人性化设计,控制面板上有图形模拟屏及按钮, 操作直观

方便,温度,压力控制为进口品牌程序控制仪,柜内装有PLC,近预设程序自动完成烧结过程。控制系统具有断水, 超温,过流,

热电偶自动切换失败异常现象声光报警功能。

主要技术参数:

型号额定功率额定温度工作区尺寸极限真空大压力压头行程加热元件
ZT-25-20Y25KW2000℃Ø90X120mm10-3Pa10T100mm石墨/C
ZT-40-21Y40KW2100℃Ø160X160mm10-3Pa20T100mm石墨/C
ZT-63-20Y63KW2000℃Ø250X250mm10-4Pa30T100mm石墨/C
ZT-50-22Y50KW2200℃Ø150X180mm10-3Pa50T100mm石墨/C
ZT-150-20Y150KW2000℃Ø300X300mm10Pa100T150mm石墨/C
ZT-360-22Y360KW2200℃Ø600X600mm10Pa400T200mm石墨/C
ZM-63-15Y63KW1500℃Ø250X250mm10-3Pa30T100mm钼丝/Mo
ZM-85-15Y85KW1500℃Ø300X300mm10Pa100T150mm钼丝/Mo
ZW-80-22Y80KW2200℃Ø200X200mm10-4Pa10T100mm钨网/W
